Thhn Wire הוא אחד המוליכים החשמליים הנפוצים ביותר בפרויקטים של בנייה, ייצור ותשתיות. ידוע בעמידותו, עמידות בפני חום וקלות ההתקנה,חוט ת'ןמתאים למגוון יישומים שבהם חלוקת כוח אמינה חיונית. בין אם אתם מחייבים בניין מסחרי, לוח בקרה תעשייתי או מערכת HVAC, הבנת היכן וכיצד להשתמש ב- Thhn Wire מבטיחה עמידה בקודים חשמליים וביצועים ארוכי טווח.
במדריך זה נחקור את השימושים העיקריים ב- Thhn Wire, היתרונות שלו ושיטות העבודה המומלצות להתקנה.

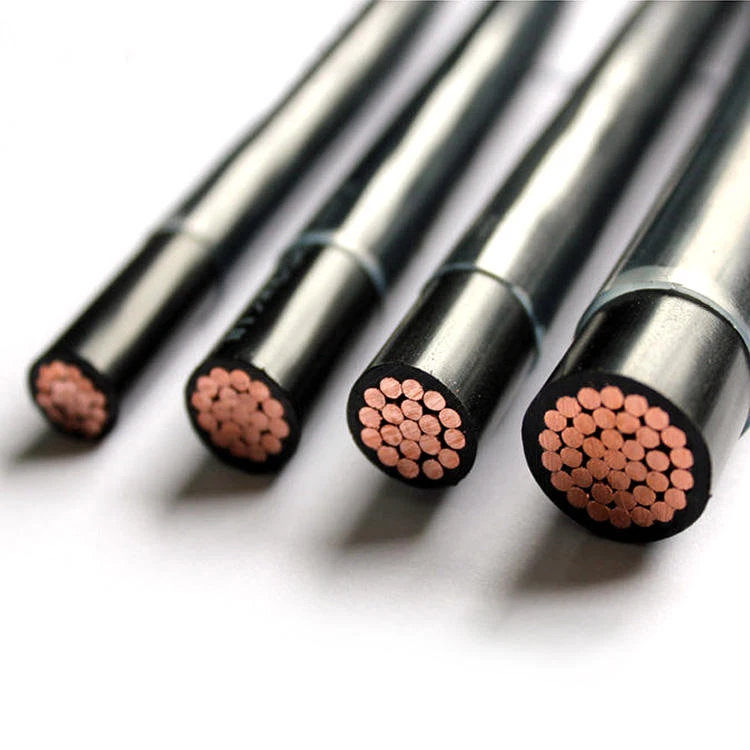

מה זה חוט ת'ן?
ת'ן מייצג:
Tהרמופלסטי (בידוד PVC)
Hעמיד בפני חום (עד 90 מעלות בתנאים יבשים)
Hמצופה ניילון עמיד בחום (שכבה חיצונית להתנגדות שחיקה)
שילוב זה הופך את Thhn Wire לאידיאלי הן לחיווט חיצוני מקורה והן לחיווט חיצוני מוגן לצינור.
היישומים המובילים של חוט הת'ן
1. חיווט בניין מסחרי ומגורים
חוט ת'ן משמש בדרך כלל ב:
✔ לוחות חשמליים ותיבות מפסק
✔ חיווט מעגלי סניף(תאורה, שקעים)
✔ מתקני צינור ומירוץ
למה ת'ן?ציפוי הניילון שלה מגן מפני שחיקה במהלך ההתקנה, ואילו בידוד PVC מונע מעגלים קצרים.
2. מערכות מכונות ותעשייה
ת'ן הוא בחירה מועדפת עבור:
✔ חיבורי מנוע
✔ לוחות בקרה וחיווט אוטומציה
✔ כלי מכונה הזנות חשמל
יִתרוֹן:עומד ברטט וטמפרטורות גבוהות ליד ציוד תעשייתי.
3. HVAC וחיווט מכשירים
בשל התנגדות החום שלה, משתמשים ב- THHN ב:
✔ חיבורי תנור ודוד
✔ יחידות מיזוג אוויר
✔ ציוד מטבח מסחרי
פֶּתֶק:ת'ן מדורג עבור75 מעלות במיקומים רטובים, מה שהופך אותו למתאים לכמה יישומי HVAC חיצוניים כאשר משתמשים בהם בצינור.
4. אתרי כוח ובנייה זמניים
הגמישות והעמידות של ת'ן הופכים את זה לאידיאלי עבור:
✔ חלוקת כוח זמנית
✔ חיווט אתר עבודה
✔ הגדרות חשמל של אירועים ובמה
טיפ בטיחותי:השתמש תמיד בצינור באזורים חשופים או תנועה גבוהה כדי למנוע נזק.
Thhn לעומת חוטים אחרים: מתי לבחור את זה
| סוג חוט | הכי טוב עבור | יתרון ת'ן |
|---|---|---|
| ת'ן | מיקומים יבשים ולחות בצינור | חום + התנגדות לשחיקה |
| Thwn | מיקומים רטובים (עמידים במים) | Thhn יכול לפעמים לקצב כפול כמו thwn -2 |
| רומקס (NM-B) | חיווט מקורה למגורים | THHN עדיף על צינור ושימוש מסחרי |
| XHHW | סביבות בטמפרטורה גבוהה | Thhn הוא חסכוני יותר לשימושים סטנדרטיים |
היתרונות העיקריים של חוט הת'ן
✅ התנגדות לחום- מטפל עד 90 מעלות (194 מעלות ו ') בתנאים יבשים.
✅ ציפוי ניילון עמיד בפני שחיקה- מגן מפני נזק במהלך ההתקנה.
✅ זמינות רחבה- נמכר במדדים מרובים (14 AWG ל- 4/0 AWG) וצבעים לזיהוי מעגלים קל.
✅ חסכוני-נוחים יותר מאשר אלטרנטיבות רבות-טמפרטורות כמו XHHW.
מגבלות חוט הת'ן
❌ לא לקבורה ישירה- דורש צינור בהגדרות לחות או חיצוניות.
❌ לא עמיד בפני UV- יכול להשפיל אם נחשף לאור שמש ללא הגנת צינור.
❌ דירוג רטוב תחתון- מדורג רק עבור 75 מעלות במיקומים רטובים (Thwn -2 עדיף לשימוש שקוע).
שיטות עבודה מומלצות להתקנה
✔ השתמש בצינור נכון- מגן מפני נזק גופני ולחות.
✔ עקוב אחר הנחיות Ampacity- שולחנות NEC מכתיבים זרם מקסימלי עבור כל מד.
✔ הימנע מהכפפות יתר- הישאר ברדיוס הכפיפה המומלץ (בדרך כלל קוטר כבל 5x).
✔ מעגלי תווית- השתמש בחוטי תום צבעוניים (שחור=חם, לבן=ניטרלי, ירוק=קרקע) לזיהוי קל.
אישורי וסטנדרטים של תיל ת'ן
חוט התנה שלנו עומד ב:
UL 83(מעבדות החתמים)
סעיף 310 של NEC(קוד חשמלי לאומי)
תאימות של ROHS(הגבלת חומרים מסוכנים)
למפרט מפורט, בקרו ב:
תקני UL
ספר קוד NFPA/NEC
מסקנה: האם Thhn Wire מתאים לפרויקט שלך?
חוט ת'ןהוא פיתרון רב-תכליתי וחסכוני לחיווט מסחרי, תעשייתי ומגורים-כל עוד זה משמש בתנאים מתאימים(בעיקר סביבות יבשות או מוגנות צינור). התנגדות החום, העמידות והקלות ההתקנה שלה הופכים אותה לבחירה מובילה עבור חשמלאים ומהנדסים.
לפרויקטים הדורשים דירוג מיקום רטוב או קבורה ישירה, שקולThwn -2 או XHHWבמקום זאת.
