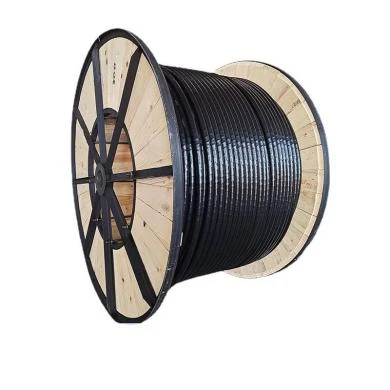

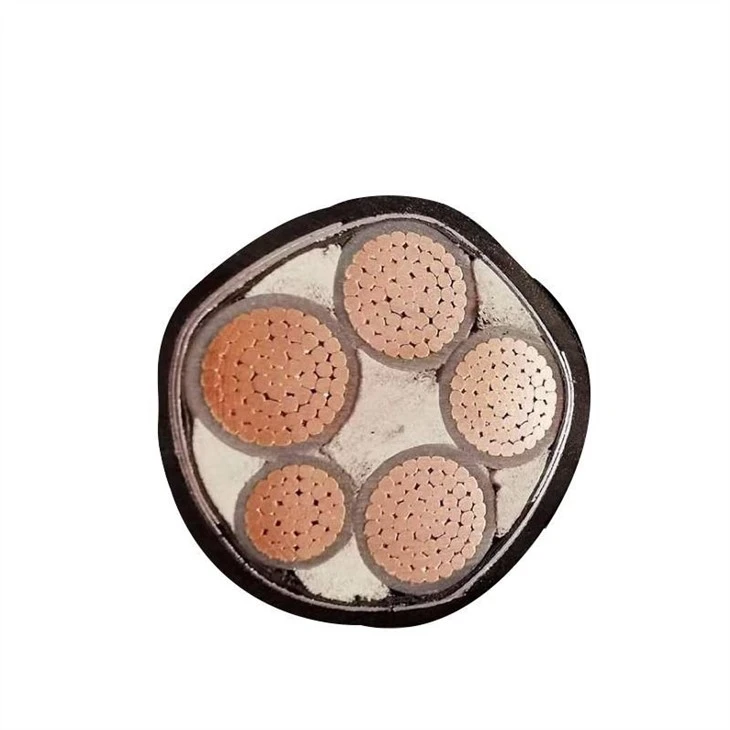

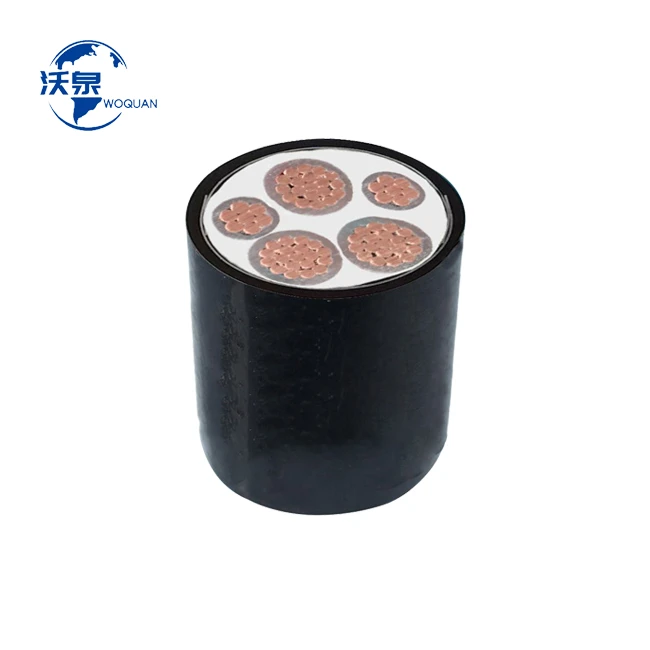

1: עשן נמוך ללא הלוגן רב ליבות מוליך נחושת נטוע כבל חשמל תיאור
מתח מדורג: 0.6/1KV 3.6/6KV 6.5/11KV
מקסימום טמפרטורת עבודה: 90 מעלות צלזיוס
מקסימום טמפרטורה במהלך קצר חשמלי (פחות או שווה ל-5S): 250 מעלות צלזיוס
מנצח: class 1, 2 copper
שטח חתך: 25 - 630mm2
בידוד: XLPE
שריון: חוט פלדה או סרט פלדה ל-3 כבלי ליבה וחומר לא מגנטי לליבה בודדת
מעטפת: PVC
מינימום רדיוס מיטה: רדיוס כבל פי 15 עבור כבלים חד-ליבים ופעמיים עבור כבלים מרובי ליבות
מקסימום התנגדות DC של מוליך ב-20 מעלות c:
2: מבוא
תֶקֶן
"כבל מתח רב-ליבי נחושת נטול הלוגן עשן נמוך מיוצר על פי תקן Q/320282GAD085 "כבל גמיש חסין אש למתח נקוב 0.6/לקV". Q/320282GAD084 ""מתח מדורג 0.6/לק"ו ליבת נחושת גמישה מינרלית מבודד מתכת כבל מעטפת"・
עברו את מבחן המתח של GB/T 12706.1 "כבל בידוד וחיבור למתח נקוב מ-1kV
(Um=1.2kV) עד 35kV(Um=40.5kV): חלק 1: כבלים למתח נקוב מ-IkV (Um=1.2kV) ל-35kV(Um{{9} }O.5kV)".
עברו את מבחן עמידות האש של GB/T 19216.21 ""בדיקת תקינות המעגל של כבלים וכבל אופטי תחת תנאי להבה חלק 21: נוהלי בדיקה ודרישות-כבלים עם מתח נקוב עד וכולל 0.6/1kV"
לעבור את מבחן עמידות האש של BS 6387 "דרישות ביצועים לכבלים הנדרשים לשמירה על שלמות המעגל בתנאי אש"
יישומים
ניתן לייצר את הכבל ברציפות ללא חיבורים. כבלי ליבה מרובים עם אזור חתך גדול מסדרת BTYRZ כבל ניתן לייצר מראש לכבלי הסניף. למוצר יש תכונה של עמידות בטמפרטורה גבוהה (950-1000 מעלות , בוער למשך 3 שעות), ללא עשן לא רעיל, אנטי קורוזיה, עמיד להזדקנות, אנטי קרינה, עמיד לפיצוצים, עמיד בפני מזיקים, עצמי - ביטול הנזק על ידי הכוח הטבעי והכוח החשמלי, תוחלת חיים ארוכה, והוא מתאים גם לאתרים הנדרשים למעכב בעירה, חסין אש, עשן נמוך לא רעיל ואנטי קורוזיה.
3: פרמטרי כבלים
| מפרט/mm² | עובי נומינלי של בידוד / מ"מ | נדן עובי נומינלי / מ"מ | קוטר יציאה/מ"מ | |
| ZN-YJV WDZN-YJV | ZR-YJV WDZ-YJV | |||
| 1*10 | 1 | 0.7 | 11 | 9 |
| 1*16 | 1 | 0.7 | 12 | 10 |
| 1*25 | 1.2 | 0.9 | 13.8 | 12 |
| 1*35 | 1.2 | 0.9 | 14.8 | 13 |
| 1*50 | 1.4 | 1 | 16.4 | 14 |
| 1*70 | 1.4 | 1.1 | 18.2 | 16 |
| 1*95 | 1.6 | 1.1 | 20.2 | 18 |
| 2*10 | 1 | 0.7 | 19.6 | 16.7 |
| 2*16 | 1 | 0.7 | 21.6 | 18.8 |
| 2*25 | 1.2 | 0.9 | 25.2 | 22.2 |
| 2*35 | 1.2 | 0.9 | 27.2 | 24.5 |
| 2*50 | 1.4 | 1 | 30.6 | 21.8 |
| 2*70 | 1.4 | 1.1 | 34.6 | 24.7 |
| 2*95 | 1.6 | 1.1 | 38.8 | 29.2 |
| 2*120 | 1.6 | 1.2 | 41.8 | 31.3 |
| 2*150 | 1.8 | 1.4 | 46 | 34.7 |
| 3*10 | 1 | 0.7 | 20.8 | 17.6 |
| 3*16 | 1 | 0.7 | 22.9 | 19.9 |
| 3*25 | 1.2 | 0.9 | 26.8 | 23.6 |
| 3*35 | 1.2 | 0.9 | 29.2 | 26.1 |
| 3*50 | 1.4 | 1 | 32.8 | 26.5 |
| 3*70 | 1.4 | 1.1 | 36.9 | 28.8 |
| 3*95 | 1.6 | 1.1 | 41.7 | 33.6 |
| 3*120 | 1.6 | 1.2 | 44.9 | 37.1 |
| 3*150 | 1.8 | 1.4 | 49.6 | 41.9 |
| 3*185 | 2 | 1.6 | 51.4 | 45.9 |
| 4*10 | 1 | 0.7 | 22.7 | 19.2 |
| 4*16 | 1 | 0.7 | 25.1 | 21.7 |
| 4*25 | 1.2 | 0.9 | 29.3 | 25.9 |
| 4*35 | 1.2 | 0.9 | 32.2 | 28.7 |
| 4*50 | 1.4 | 1 | 36.3 | 30.4 |
| 4*70 | 1.4 | 1.1 | 41 | 33.4 |
| 4*95 | 1.6 | 1.1 | 46.1 | 39.7 |
| 4*120 | 1.6 | 1.2 | 49.9 | 44.2 |
| 4*150 | 1.8 | 1.4 | 54.9 | 48.7 |
| 4*185 | 2 | 1.6 | 60.1 | 53.5 |
| 5*10 | 1 | 0.7 | 24.8 | 21 |
| 5*16 | 1 | 0.7 | 27.5 | 23.8 |
| 5*25 | 1.2 | 0.9 | 32.7 | 28.7 |
| 5*35 | 1.2 | 0.9 | 35.6 | 32 |
4: יתרונות המוצר
1. עמידות באש
5: הסמכת מוצר
6: חבילה
7: משלוח
8: שאלות נפוצות:
ש 1: האם אתה חברת סחר או יצרן?
A1: אנחנו יצרן.
ש 2: האם יש לך צוות מו"פ משלך?
A2: כן, אנחנו יכולים להתאים מוצרים לפי הדרישות שלך.
ש 3: מה דעתך על האיכות?
A3: יש לנו את המהנדס המקצועי הטוב ביותר ומערכת QA ו-QC קפדנית.
ש 4: האם אנחנו יכולים להיות המפיץ שלך?
A4: אנחנו מחפשים מפיץ וסוכן בכל רחבי העולם.
ש 5: איך החבילה?
A5: בדרך כלל הם קרטונים, אבל גם אנחנו יכולים לארוז אותו על פי הדרישות שלך.
ש 6: איך זמן האספקה?
A6: זה תלוי בכמות שאתה צריך, 1-25 ימים בדרך כלל.
